Opentech vetrata

La personalizzazione in una porta blindata

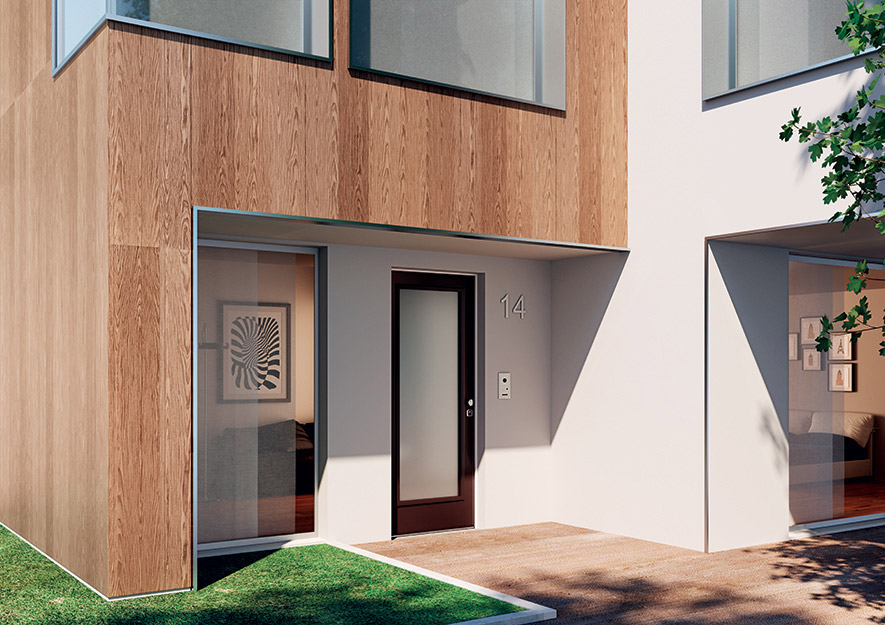

La porta Opentech vetrata ha le stesse caratteristiche tecniche della porta Opentech a 1 anta e consente di inserire nell’anta un vetro, con numerose possibilità di forme, dimensioni e colori. La porta vetrata può essere realizzata con i modelli della collezione di rivestimenti Una Volta.

TROVA UN RIVENDITORE
RICHIEDI INFO SU QUESTO PRODOTTO

Rivestimenti porte blindate

Sicurezza per finestre

Isolamento Termico
1,7 - 1,8 W/m²K
Abbattimento acustico
30-31 dB
Classe di Sicurezza
Classe 3
Permeabilità all'aria
Classe 3
Carico del vento
Classe 5
Tenuta all'acqua
Classe 9
Modalità d'uso
Porte blindate da esterno
Note per l'abbattimento acustico
30 dB con pannello esterno spessore 4mm 31 dB con pannello esterno spessore 10mm
Note per la trasmittanza termica
1,7 W/m²K con pannello esterno spessore 20mm 1,7 W/m²K con pannello esterno spessore 10mm 1,8 W/m²K con pannello esterno spessore 20mm

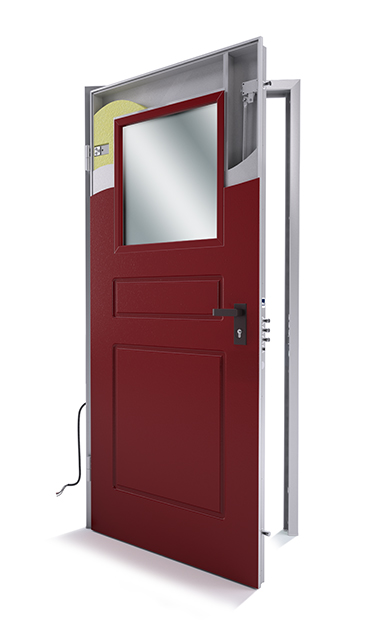

  1. Controtelaio in acciaio sp. 20/10 con 12 zanche di ancoraggio al muro
  2. Telaio in lamiera zincata sp. 20/10 verniciato grigio Ral 9006 e rifinito con boccole, guarnizione e piedini. Colorer standard marrone Ral 8017.
  3. Cerniere regolabili su 3 assi con cappuccio copri-cerniera del colore del telaio
  4. Anta in acciaio, doppia lamiera elettrozincata, con spessore complessivo da 16/10 tra esterno e interno, guarnizione perimetrale di battuta
  5. Coibentazione interna con poliuretano espanso ad alta densità per isolamento termico
  6. Cornice ferma-vetro
  7. Vetrocamera da 26 mm
  8. Spioncino grandangolare
  9. Serratura Elettromeccanica a cilindro europeo, dotata di piastra in manganese antitrapano, apertura con lettore di impronte digitali, tastiera digitale a codice segreto, trasponder, card e chiave con 1 + 5 chiavi d'uso. Il funzionamento della serratura è sia elettronico che manuale, per garantire l’apertura anche in caso di assenza di corrente elettrica.
  10. Sensore presenza porta
  11. Deviatori di chiusura laterali
  12. Kit maniglieria in alluminio color argento (maniglia interna + pomolo esterno fisso). Colore standard: bronzato
  13. Barra antispiffero o battuta inferiore standard
  14. 5 rostri fissi lato cerniera

1 anta

Standard:

cm L 80-85-90 x H 200-210

Extra:

cm L da 70 a 100 x H da 200 a 230  (di 5 in 5 cm)

Fuori misura:

cm L da 70 a 100 x H da 190 a 245 (di 1 cm in 1 cm)



2 ante asimmetriche

Standard:

cm L 80-85-90 + 40 x H 200-210

Extra:

cm L da 100 a 140 x H da 200 a 230 (di 5 in 5 cm)

cm Anta fissa L  40

cm Anta mobile L da 70 a 100 (di 5 in 5 cm)

Fuori misura:

cm L da 100 a 140 x H da 190 a 245 **

cm Anta fissa L 40

cm Anta mobile L max 100 **



Dimensioni 2 ante simmetriche

cm L da 100 a 200 x H da 190 a 245**

cm Anta mobile L max 100**

**(di 1 cm in 1 cm)



Apertura a spingere e a tirare.

Serratura Elettromeccanica

Serratura Elettromeccanica a cilindro europeo 1+5, dotata di piastra in manganese antitrapano, apertura con tastiera digitale a codice segreto, trasponder, card e chiave. Il funzionamento della serratura è sia elettronico che manuale, per garantire l’apertura anche in caso di assenza di corrente elettrica. Disponibile anche il modulo GSM per poter aprire la porta tramite un SMS da cellulare.

Opentech

Serratura Elettromeccanica a cilindro europeo 1+5, dotata di piastra in manganese antitrapano, apertura con lettore di impronte digitali, tastiera digitale a codice segreto, trasponder, card e chiave. Il funzionamento della serratura è sia elettronico che manuale, per garantire l’apertura anche in caso di assenza di corrente elettrica. Disponibile anche il modulo GSM per poter aprire la porta tramite un SMS da cellulare.
